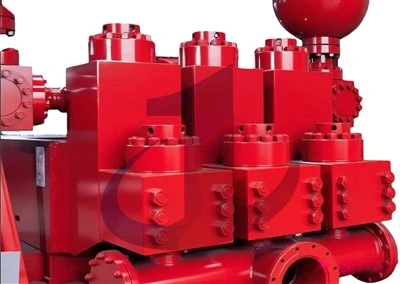

হংহুয়া এইচএইচএফ-1300 মাড পাম্প

API 7K সম্মতি:এর ডিজাইনের একটি মূল নীতি হল API স্পেসিফিকেশন 7K "ড্রিলিং এবং ওয়েল সার্ভিসিং ইকুইপমেন্টের জন্য স্পেসিফিকেশন" এর কঠোর আনুগত্য। এটি শুধুমাত্র নিশ্চিত করে না যে HHF-1300 নিরাপত্তা এবং কর্মক্ষমতার জন্য কঠোর শিল্পের মানদণ্ড পূরণ করে বরং অন্যান্য API 7K অনুগত উপাদানগুলির সাথে এর পরিধানের অংশগুলির বিনিময়যোগ্যতা নিশ্চিত করে, বিশ্বব্যাপী গ্রাহকদের জন্য রক্ষণাবেক্ষণ এবং খুচরা যন্ত্রাংশ সংগ্রহকে সহজ করে।

A. শক্তিশালী পাওয়ার এন্ড: টেকসই পারফরম্যান্সের মূল

HHF-1300 এর পাওয়ার এন্ডটি পাম্পের কর্মক্ষমতার মেরুদণ্ড গঠন করে নির্ভরযোগ্যভাবে ইনপুট শক্তিকে আন্তঃপ্রক্রিয়াগত গতিতে রূপান্তর করার জন্য যত্ন সহকারে ডিজাইন করা হয়েছে।

ফ্রেম গঠন:HHF-1300 একটি উচ্চ-শক্তির ফ্রেম বৈশিষ্ট্যযুক্ত, সাধারণত aঢালাই করা স্টিল প্লেট বক্স-টাইপ গঠন, বিশেষভাবে সর্বাধিক অনমনীয়তা এবং স্থায়িত্বের জন্য ডিজাইন করা হয়েছে। এই কাঠামো উচ্চ গতিশীল লোড অপারেশন সময় স্থিতিশীলতা নিশ্চিত করে. পোস্ট-ওয়েল্ড স্ট্রেস রিলিফ হল একটি গুরুত্বপূর্ণ ম্যানুফ্যাকচারিং ধাপ যা অভ্যন্তরীণ চাপ কমিয়ে দেয়, দীর্ঘমেয়াদী ব্যবহার থেকে সম্ভাব্য বিকৃতি বা ক্র্যাকিং প্রতিরোধ করে

ক্র্যাঙ্কশ্যাফ্ট সমাবেশ - শক্তির জন্য নকল:HHF-1300 ক্র্যাঙ্কশ্যাফ্ট নির্ভুলতা থেকে তৈরি করা হয়উচ্চ-মানের খাদ ইস্পাত.

গিয়ার সিস্টেম - মসৃণ এবং দক্ষ পাওয়ার ট্রান্সমিশন:

প্রকার:HHF-1300 নিয়োগ করেহেরিংবোন গিয়ারস, মসৃণভাবে এবং দক্ষতার সাথে উচ্চ ঘূর্ণন সঁচারক বল সঞ্চার করার ক্ষমতার জন্য পরিচিত, যখন শব্দ এবং কম্পন কমিয়ে দেয়।

উপাদান এবং উত্পাদন:পিনিয়ন খাদ সাধারণত থেকে তৈরি করা হয়নকল খাদ ইস্পাত, যখন প্রধান গিয়ার থেকে নির্মিত হয়উচ্চ-শক্তি ঢালাই বা নকল খাদ ইস্পাত, পরিধান প্রতিরোধকতা এবং স্থায়িত্ব বাড়ানোর জন্য দাঁতের পৃষ্ঠতলের নির্ভুলতা মেশিনে এবং তাপ-চিকিত্সা করা হয় (যেমন, মাঝারি-কঠিন দাঁতের পৃষ্ঠ 9 অনুযায়ী),

বিয়ারিং কনফিগারেশন - টেকসই ডিজাইন:HHF-1300 একটি শক্তিশালী বিয়ারিং কনফিগারেশন ব্যবহার করে: ক্র্যাঙ্কশ্যাফ্ট প্রধান জার্নাল ব্যবহার করেদ্বিগুণ-সারি স্ব-অ্যালাইনিং রোলার বিয়ারিং, পিনিয়ন খাদ ব্যবহার করেএকক-সারি নলাকার রোলার বিয়ারিং, সংযোগকারী রড বড় শেষ (অকেন্দ্রিক ভারবহন) ব্যবহার করেএকক-সারি ছোট নলাকার রোলার বিয়ারিং, এবং ক্রসহেড পিন ব্যবহার করেডবল-সারি লম্বা নলাকার রোলার বিয়ারিং.

ক্রসহেড সমাবেশ - যথার্থ পরিধান প্রতিরোধের:

উপাদান:ক্রসহেড এবং এর গাইডগুলি সাধারণত থেকে তৈরি করা হয়ASTM A48-83 Meehanite ঢালাই লোহা, একটি উপাদান যা তার চমৎকার পরিধান প্রতিরোধের এবং স্ব-তৈলাক্তকরণ বৈশিষ্ট্যের জন্য বিখ্যাত, ক্রমাগত স্লাইডিং গতির উপাদানগুলির জন্য গুরুত্বপূর্ণ।

লুব্রিকেশন সিস্টেম - ব্যাপক উপাদান সুরক্ষা:

প্রকার:HHF-1300 একটি সমন্বয় নিয়োগজোরপূর্বক তৈলাক্তকরণ এবং স্প্ল্যাশ তৈলাক্তকরণ. এই দ্বৈত সিস্টেমটি নিশ্চিত করে যে গিয়ার, বিয়ারিং এবং ক্রসহেড সহ পাওয়ার এন্ডের মধ্যে সমস্ত গুরুত্বপূর্ণ চলমান অংশগুলি পর্যাপ্ত তৈলাক্তকরণ গ্রহণ করে।

B. দক্ষ স্ট্যান্ডার্ড ফ্লুইড এন্ড: স্থিতিশীল তরল সরবরাহ প্রদান (5000 PSI রেটেড চাপ)

HHF-1300 এর ফ্লুইড এন্ডটি স্ট্যান্ডার্ড অপারেশনের সময় 5000 PSI (34.5 MPa) পর্যন্ত চাপে ড্রিলিং ফ্লুইডকে দক্ষতার সাথে এবং নির্ভরযোগ্যভাবে পরিচালনা করার জন্য ডিজাইন করা হয়েছে।

তরল সিলিন্ডার মডিউল - শক্তি এবং বিনিময়যোগ্যতা:

উপাদান এবং নকশা:সাধারণত থেকে নির্মিতউচ্চ-শক্তির নকল খাদ ইস্পাত (35CrMo বা 40CrMnMo ব্যবহার করে). এই মডিউলগুলি API 7K মান অনুযায়ী ডিজাইন করা হয়েছে, দৃঢ়তা এবং বিনিময়যোগ্যতা নিশ্চিত করে। স্ট্যান্ডার্ড HHF-1300 সাধারণ বৈশিষ্ট্যভালভ-ওভার-ভালভ, সোজা-তরল সিলিন্ডার ডিজাইনের মাধ্যমেF-সিরিজ পাম্পে পাওয়া যায়, ভলিউমেট্রিক দক্ষতা অপ্টিমাইজ করে।

উত্পাদন প্রক্রিয়া:দজালপ্রক্রিয়াটি চমৎকার শক্তি এবং ক্লান্তি প্রতিরোধের জন্য ব্যবহার করা হয়, তারপরে প্রয়োজনীয় অপারেশনাল প্রয়োজনীয়তা মেটাতে নির্ভুল যন্ত্র এবং তাপ চিকিত্সা দ্বারা অনুসরণ করা হয়। তরল শেষ মডিউল উচ্চ চক্রাকার চাপ এবং ড্রিলিং কাদা থেকে ঘষিয়া তুলিয়া ফেলিতে সক্ষম পরিধান সহ্য করে।

ভালভ সমাবেশ – সর্বোত্তম কর্মক্ষমতার জন্য API 7#:

ধরন এবং আকার:HHF-1300 একটি সঙ্গে সজ্জিত করা হয়API 7# ভালভ সমাবেশ, প্রবাহের দক্ষতা বাড়াতে এবং তরল অস্থিরতা কমাতে একটি খোলা নকশা সমন্বিত।

উপাদান এবং উত্পাদন প্রক্রিয়া:

ভালভ বডি এবং ভালভ সিট:থেকে উৎপাদিতউচ্চ-গুণমানের নকল খাদ ইস্পাত (20CrMnTi, 40CrNiMo, বা AISI 8620/20CrNiMo). এই উপাদান সহ্য করা হয়carburizing এবং quenching তাপ চিকিত্সাএকটি শক্ত, পরিধান-প্রতিরোধী পৃষ্ঠ (সাধারণত HRC 60 এর চেয়ে বড় বা সমান) এবং একটি শক্ত, প্রভাব{2}}প্রতিরোধী কোর অর্জন করতে। sealing পৃষ্ঠতল নির্ভুল স্থল হয়.

ভালভ সন্নিবেশ:টেকসই থেকে তৈরিপলিউরেথেন (PU)বানাইট্রিল বুটাডিন রাবার (এনবিআর), বিভিন্ন ড্রিলিং তরল বৈশিষ্ট্যের উপর ভিত্তি করে নির্বাচিত, চমৎকার পরিধান প্রতিরোধের এবং রাসায়নিক সামঞ্জস্য নিশ্চিত করে, একটি পরিষেবা জীবন 300 ঘন্টা অতিক্রম করে।

লাইনার - টেকসই বাইমেটালিক লাইনারের সাথে স্ট্যান্ডার্ড কনফিগারেশন:

প্রকার এবং উপাদান:HHF-1300-এর স্ট্যান্ডার্ড কনফিগারেশনের মধ্যে রয়েছে aবাইমেটালিক লাইনার, এর ভিতরের আস্তরণ দিয়ে তৈরিউচ্চ-ক্রোম ঢালাই আয়রন (সাধারণত 25-28% ক্রোমিয়াম সামগ্রী), চমৎকার পরিধান এবং জারা প্রতিরোধের প্রদান; বাইরের শেল তৈরি হয়উচ্চ-মানের কার্বন ইস্পাত (45# নকল ইস্পাত), উচ্চ শক্তি এবং চাপ বহন ক্ষমতা প্রস্তাব.

উত্পাদন প্রক্রিয়া:অভ্যন্তরীণ আস্তরণের দ্বারা সাধারণত উত্পাদিত হয়কেন্দ্রাতিগ ঢালাইএকটি ঘন, অভিন্ন পরিধান-প্রতিরোধী পৃষ্ঠ নিশ্চিত করতে; বাইরের শেল প্রায়ই ব্যবহার করেগরম টিপেবা ফরজিং প্রসেস। লাইনার অনুযায়ী নির্মিত হয়API 7K মান, সুনির্দিষ্ট সহনশীলতা এবং বিনিময়যোগ্যতা নিশ্চিত করা। স্বাভাবিক অপারেটিং অবস্থার অধীনে, প্রত্যাশিত পরিষেবা জীবন সাধারণত 800 ঘন্টা অতিক্রম করে।

পিস্টন এবং পিস্টন রড - নির্ভরযোগ্য সিলিং এবং পাওয়ার ট্রান্সমিশন:

পিস্টন:সাধারণত একটি নিয়োগঅবিচ্ছেদ্য ভলকানাইজড পিস্টন, এর পিস্টন কোর দিয়ে তৈরিনকল খাদ ইস্পাত (42CrMo বা 45# ইস্পাত), এবং সিলগুলি উচ্চ-কর্মক্ষমতা ব্যবহার করে ড্রিলিং তরল রাসায়নিক সামঞ্জস্যের উপর ভিত্তি করে নির্বাচিতপলিউরেথেন (PU)(তেল ভিত্তিক কাদার জন্য-) বানাইট্রিল বুটাডিন রাবার (এনবিআর)(জল ভিত্তিক কাদার জন্য-)।

পিস্টন রড:থেকে উৎপাদিতউচ্চ-শক্তির খাদ ইস্পাত (42CrMo, 35CrMo, বা 45# ইস্পাত ব্যবহার করে)মাধ্যমেফরজিং এবং তাপ চিকিত্সাসর্বোত্তম শক্তি এবং ক্লান্তি প্রতিরোধের অর্জনের প্রক্রিয়া। রড পৃষ্ঠ সাধারণতহার্ড ক্রোম ধাতুপট্টাবৃত, অথবা পরিধান এবং ক্ষয় প্রতিরোধ ক্ষমতা বাড়াতে ফসফেটিং বা নিকেল প্লেটিংয়ের মতো অন্যান্য পৃষ্ঠের চিকিত্সা করা হয়। পিস্টন রড চক্রাকার লোড এবং ঘর্ষণ অধীন হয়; শক্তিশালী উপকরণ এবং পৃষ্ঠ চিকিত্সা তার দীর্ঘায়ু জন্য অত্যন্ত গুরুত্বপূর্ণ.

ভালভ কভার - নিরাপদ, নির্ভরযোগ্য এবং রক্ষণাবেক্ষণ করা সহজ:

প্রকার:স্ট্যান্ডার্ড F-সিরিজ পাম্পের জন্য, কভালভ কভারে বোল্ট-সাধারণত ব্যবহৃত হয়, প্রায়ই a এর সাথে মিলিত হয়থ্রেডেড গ্রন্থিনিরাপদ বন্ধন এবং কার্যকর সিলিং নিশ্চিত করতে।

উপাদান:থেকে তৈরিউচ্চ-মানের ইস্পাতঅপারেটিং চাপ সহ্য করতে এবং স্থায়িত্ব নিশ্চিত করতে।

সারণী 1: হংহুয়া এইচএইচএফ-1300 মূল প্রযুক্তিগত বিশেষ উল্লেখ

বিশ্বস্ত কর্মক্ষমতা: HHF-1300 অপারেশনাল ক্ষমতা

সারণি 2: HHF-1300 পারফরম্যান্স ডেটা (স্ট্যান্ডার্ড ফ্লুইড এন্ড - সর্বোচ্চ 5000 PSI)

টেকসই এবং দীর্ঘস্থায়ী-: গুণমানের উপাদান এবং সূক্ষ্ম কারুকাজ

স্ট্যান্ডার্ড কোর আনুষাঙ্গিক: কর্মক্ষমতা এবং নিরাপত্তা বৃদ্ধি

এয়ার চেম্বার (HHF-1300 KB-75 টাইপ দিয়ে সজ্জিত):

উপাদান এবং গঠন:সাধারণত বৈশিষ্ট্য aনকল ইস্পাত বডিউচ্চ অপারেটিং চাপ সহ্য করতে, একটি টেকসই সঙ্গেরাবার মূত্রাশয়(সাধারণত এনবিআর) ভিতরে।

ফাংশন:কার্যকরভাবে পাম্প আউটলেটে চাপের স্পন্দন শোষণ করে, যা মসৃণ তরল প্রবাহের দিকে পরিচালিত করে, কাদা সিস্টেম জুড়ে কম্পন হ্রাস করে, ডাউনস্ট্রিম সরঞ্জাম (যেমন পায়ের পাতার মোজাবিশেষ, স্ট্যান্ডপাইপ, MWD/LWD সরঞ্জাম) রক্ষা করে এবং সামগ্রিক ড্রিলিং দক্ষতা উন্নত করে।

সেফটি ভালভ (JA-3 টাইপ শিয়ার পিন বা রিসেটেবল সেফটি ভালভ):

উপাদান এবং গঠন:সাধারণত একটি শক্তিশালী ইস্পাত বডি বৈশিষ্ট্যযুক্ত, একটি সুনির্দিষ্টভাবে ক্যালিব্রেটেড দিয়ে সজ্জিতশিয়ার পিন মেকানিজম(বসন্ত-লোড) নির্ভরযোগ্য এবং সঠিক চাপ উপশমের জন্য।

ফাংশন:একটি গুরুত্বপূর্ণ নিরাপত্তা ডিভাইস হিসাবে, এটি চাপ পূর্বনির্ধারিত সীমা অতিক্রম করলে স্বয়ংক্রিয়ভাবে প্রবাহকে সরিয়ে দিয়ে অতিরিক্ত চাপের অবস্থা থেকে কাদা পাম্প এবং সমগ্র উচ্চ চাপ সঞ্চালন ব্যবস্থাকে রক্ষা করে। ডাউনহোল ব্লকেজ বা সিস্টেমের অন্যান্য ত্রুটি দ্রুত চাপ বৃদ্ধির কারণ হতে পারে। সুরক্ষা ভালভ প্রতিরক্ষার শেষ লাইন হিসাবে কাজ করে। JA-3 ধরনের নিরাপত্তা ভালভের শিয়ার পিন ডিজাইন হল একটি সহজ, নির্ভরযোগ্য যান্ত্রিক সিস্টেম যা একটি নির্দিষ্ট চাপে সক্রিয় হয়, প্রবাহকে সরিয়ে দেয় এবং পাম্প, বহুগুণ এবং অন্যান্য উচ্চ-চাপের উপাদানগুলির ক্ষতি প্রতিরোধ করে।

লাইনার ওয়াশ সিস্টেম:

উপাদান:একটি উত্সর্গীকৃত অন্তর্ভুক্তস্প্রে পাম্প, বিতরণ পাইপিং, এবং অগ্রভাগপ্রতিটি লাইনারে নির্দেশিত।

ফাংশন:ক্রমাগত কুল্যান্ট এবং লুব্রিকেন্ট (সাধারণত জল) লাইনারের বাইরের পৃষ্ঠে এবং লাইনারের-পিস্টন ইন্টারফেসে স্প্রে করে। এই অপারেশন সাহায্য করেঘর্ষণ দ্বারা উত্পন্ন তাপ নষ্ট করে, ঘষিয়া তুলিয়া ফেলিতে সক্ষম কণা দূর করে এবং লাইনার এবং পিস্টন উভয়ের পরিষেবা জীবন প্রসারিত করে, দুটি সমালোচনামূলক পরিধান অংশ.
